Монтаж водяного теплого пола: пошаговая инструкция
Водяной теплый пол снижает расходы на отопление и создает комфорт в доме. Установка требует времени и точного соблюдения технологии.
Разберем каждый этап работы.
Что понадобится для монтажа
Подготовьте необходимые компоненты:
- Водонагревательный котел
- Циркуляционный насос (если не встроен в котел)
- Шаровые краны для подключения к котлу
- Распределительный коллектор с регулировкой температуры
- Трубы для контуров теплого пола
- Магистральные трубы для подключения системы
- Фитинги для соединения труб и коллектора
Выбор труб. Используйте трубы из сшитого полиэтилена — они меньше расширяются при нагреве. Альтернатива — полипропиленовые трубы с армированием стекловолокном. Оптимальный диаметр — 16–20 мм. Проверьте технические характеристики: трубы должны выдерживать температуру до 95°C и давление 10 бар.
Сравнение труб
| Тип трубы | Плюсы | Минусы | Рекомендация |
|---|---|---|---|
| Сшитый полиэтилен (PEX) | Гибкая, держит высокую температуру, долговечная | Требует жесткой фиксации, боится заломов | Оптимальный выбор |
| Полипропилен (PP-R) | Дешевая, легко паять | Плохо гнется, много стыков (риск протечек) | Использовать только при ограниченном бюджете |
Подготовка основания
Удалите старую стяжку до бетонного основания. Проверьте горизонтальность пола — перепады более 1 см нужно устранить выравниванием.
Теплоизоляция. Уложите гидроизоляционную пленку с нахлестом 10–15 см. Затем смонтируйте теплоизоляцию — она не даст теплу уходить в перекрытие.
Для квартир подойдет экструдированный пенополистирол толщиной 20–50 мм. В частном доме на первом этаже используйте комбинацию: керамзитовая засыпка + пенополистирол 50–100 мм.
Обязательно проклейте по периметру помещения демпферную ленту толщиной 5-8 мм, чтобы компенсировать расширение стяжки при нагреве
Расчет длины труб и шаг укладки
Не делайте контур длиннее 80-90 метров, иначе насос не прокачает воду. Если комната большая, разбейте ее на два контура.
Стандартный шаг укладки (расстояние между трубами) — 15 см.
Возле наружных стен шаг можно уменьшить до 10 см. Базовая формула расчета: L = (S / a) + L_подвод Где: S — площадь укладки (кв.м), a — шаг укладки (в метрах, например 0.15), L_подвод — длина трубы от коллектора до комнаты.
Накиньте 5-10% на изгибы.
Укладка труб и заливка стяжки
Схема раскладки. Начинайте монтаж от наружных стен — они холоднее внутренних.
Два основных способа укладки:

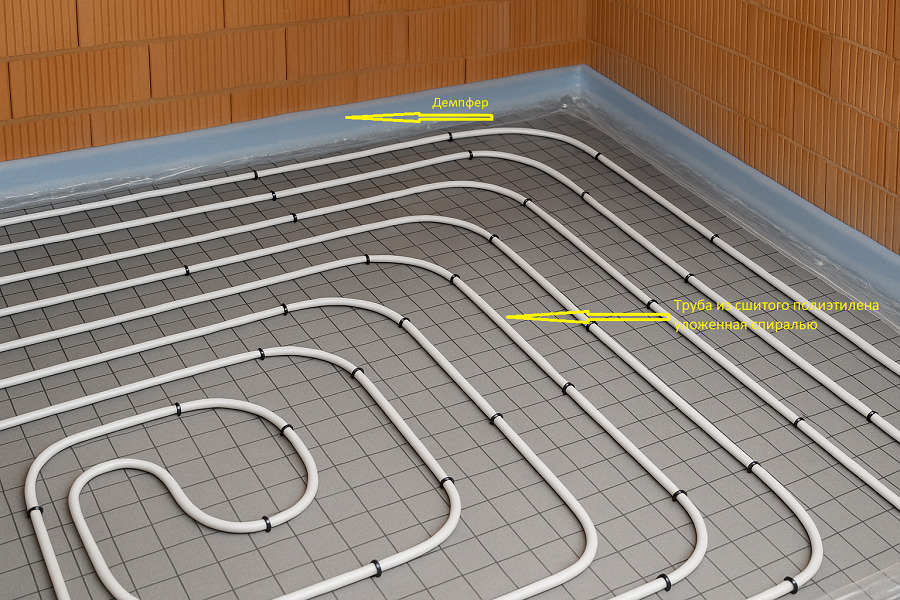

- Спираль — труба идет от края к центру по кругу. Обеспечивает равномерный прогрев всей площади.
- Змейка — труба укладывается параллельными линиями. Температура постепенно снижается от начала контура к концу.
Крепление труб. Разматывайте трубу постепенно и сразу фиксируйте пластиковыми хомутами к армирующей сетке. Не затягивайте хомуты слишком туго — труба должна иметь возможность температурного расширения. Делайте плавные изгибы без заломов.
Выводы труб через стены защитите гильзами из вспененного полиэтилена.
Опрессовка системы. Подключите трубы к коллектору. Заполните систему водой и создайте давление 5–6 бар. Проверяйте герметичность в течение суток. Только после успешного теста переходите к стяжке.
Чек-лист: Проверьте это перед заливкой бетона!
- Демпферная лента проклеена по всему периметру.
- Трубы надежно закреплены, нет заломов и сплющиваний.
- Система заполнена водой и находится под давлением (опрессована).
- Давление на манометре не падает уже 24 часа.
- В раствор для стяжки добавлен специальный пластификатор для теплого пола.
Заливка стяжки. Толщина стяжки под керамическую плитку — 30–50 мм. Под ламинат или линолеум можно сделать тоньше. Для увеличения прочности уложите вторую армирующую сетку поверх труб.
Не используйте дополнительную подложку под ламинат — она снизит эффективность обогрева.
Первый запуск. Включайте систему через 28 дней после заливки стяжки. Первый прогрев займет 2–3 дня. В дальнейшем пол будет нагреваться быстрее.
